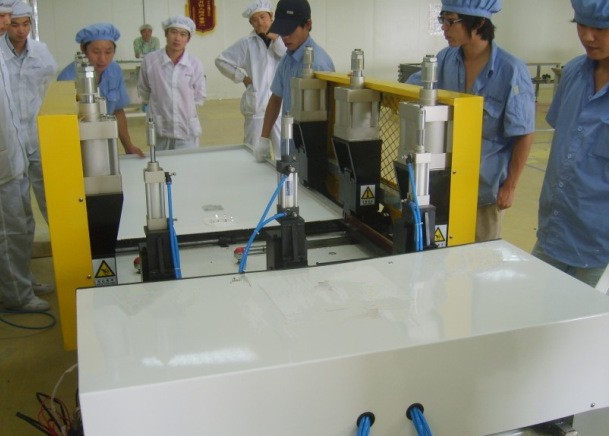

拆框机是拆卸电池组件铝边框的专用设备，由可调气缸、液压油缸、直线方导轨及钢结构组装而成，电池组件装框完毕以后，铝框出现划痕或经过检测存在问题时，需要将铝边框拆除，以便对电池板进行重新修复或更换铝框，ZCK-2型拆框机采用液压动力拆除电池板铝边框的两个短边。本设备适用于多种规格铝型材，整机结构设计合理、刚性强、精度高、调整范围大，满足用户不同拆框尺寸要求。

一.外形结构

1．拆框机外形结构

拆框机由机架/电气/液压/拆框组件等部分组成。采用左右2组液压缸组件，可左右单独动作拆框。根据框的大小不同调整夹具的相应位置。先根据框调整好

设备后。此设备主要拆太阳能电池板的2侧短边，角码连接形式的。可分别拆开。另外2侧长边由熟练工人人工拆去。方便电池片的反修。

2．拆框机外形尺寸 长3500mm×宽1500mm×高800mm，整机重量约1100kg

3．拆框拆框尺寸   最大尺寸2100mm×1100mm 最小尺寸1400mm×810mm
